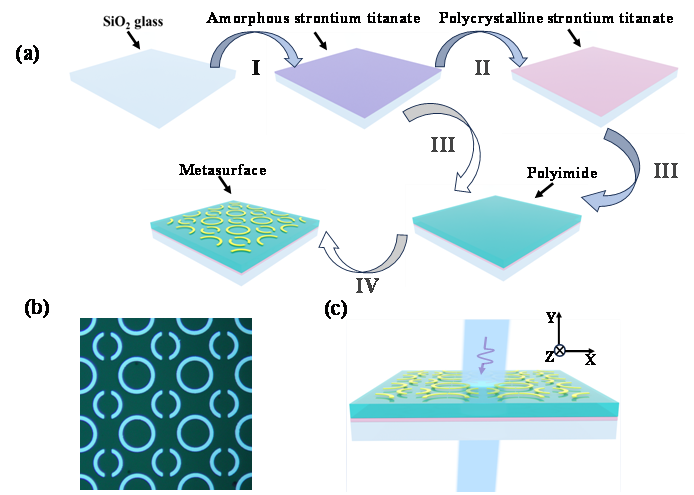

近日，我校光电工程学院山东省太赫兹科学技术及应用创新团队梁兰菊教授课题组联合培养研究生石朝阳提出了一种将超表面与射频磁控溅射和空气退火制备的多晶钛酸锶（STO）相结合，开发出了一种太赫兹温度传感器。研究成果以“Terahertz metasurface temperature sensors based on strontium titanate films prepared by RF magnetron sputtering and air annealing”为题发表在《Photonics Research》（中科院一区）期刊上。

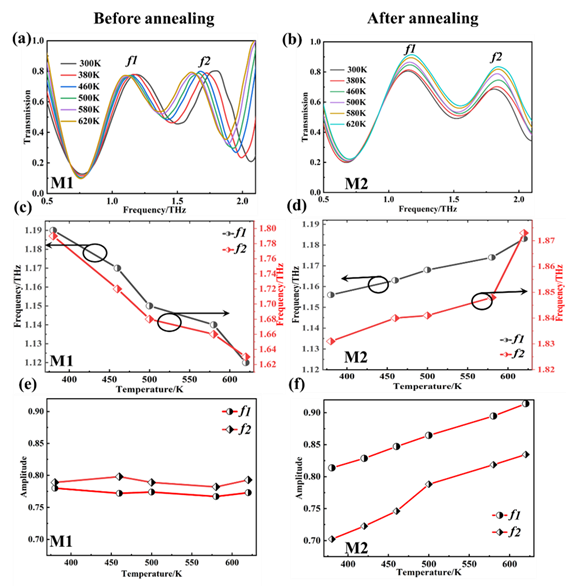

        基于STO的优异介电性能，设计了非晶和多晶STO太赫兹温度传感器。同样使用加热装置模拟电气触点来验证温度传感器性能，在300-620 K的温度范围内，随着加热装置的温度的升高，非晶STO温度传感器的传输曲线仅表现出频率偏移现象。由于晶格结构不同，多晶STO的介电响应会导致透射曲线出现频率偏移和显著的振幅变化，这表明它具有双维温度传感能力。

       通过定量分析，得到了最大灵敏度为0.21 GHz/K、振幅最大变化为13 %的双维多晶STO太赫兹温度传感器。这两种工作方式将为电气设备的温度监控提供更多的信息，从而实现更精确、高效的温度监控，同时也为开发新型的温度传感器提供了新的思路。此外，也证明了这种传感器具有性能优异、成本低和易于加工的特点。

       该成果由枣庄学院、安徽理工大学、聊城大学合作完成，是我校联合培养研究生工作取得的新突破。该研究工作得到了国家自然科学基金、山东省自然科学基金、山东省高校科技创新团队及人才支持计划等基金资助。

（文图/光电工程学院    编辑/吕海玲    审核/闫昕）
